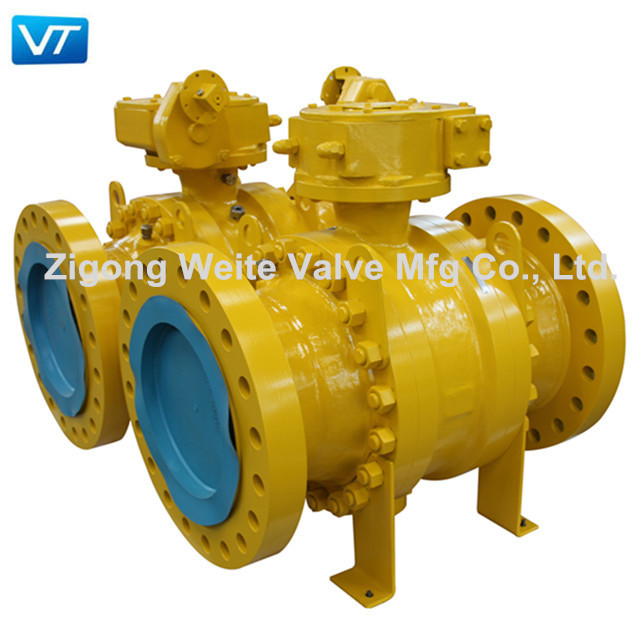

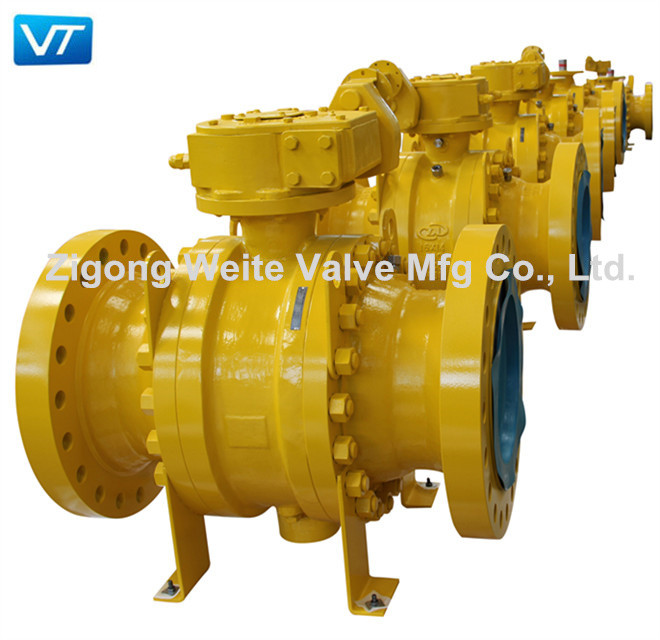

فئة الضغط العالي 600 صمام كروي مثبت على مرتكز الدوران WCC
وصف المنتج
يتبنى الصمام الكروي Trunnion المثبت مجموعة مقعد الصمام العائم النابض مسبقًا
وآلية تصميم مانع التسرب العلوي ، بحيث يمكن إغلاق الصمام جيدًا تحت ضغط منخفض ،
ضغط عالي وفراغ.يحتوي كل صمام على مقعدين للصمام ، يمكن إغلاقهما في كلا الاتجاهين ، لذلك
لا يوجد حد لاتجاه التثبيت ، بغض النظر عن نهاية الصمام التي يمكن استخدامها كنهاية المنبع ،
إنه صمام ذو اتجاهين.
إجراء اختبار صمام الكرة المثبت على مرتكز الدوران
| HYDROSTATIC SEAL TEST API 6D 10.3 و 10.4 | ||||||
| تسلسل | ضغط المنطقة | المدة (دقيقة) | وصف | |||
| اختبار شل | أ | 1.5xPN | 6 -10 | 5 |
1. الصمام مفتوح جزئيًا.
|
|
| ب | 1.5xPN | 12 ″ -18 ″ | 15 | |||
| ج | 1.5xPN | 20 -60 ″ | 30 | |||
| اختبار المقعد | أ | 1.1xPN | 5 | السداد الهيدروستاتيكي الخاص بالمقعد عند الطرف أ باتجاه الجسم ب | ||
| ب | الغلاف الجوي | |||||
| ج | الغلاف الجوي | |||||
| أ | الغلاف الجوي | 5 | مانع التسرب المائي للمقعد عند الطرف C باتجاه الجسم B. | |||
| ب | الغلاف الجوي | |||||
| ج | 1.1xPN | |||||
| أ | 1.1xPN | 5 | اختبار السداد المائي للمقعد لكل من A و C. | |||
| ب | الغلاف الجوي | |||||
| ج | 1.1xPN | |||||
| AIR SEAL TEST API 6D 10.4.1 | ||||||
| اختبار المقعد | أ | الغلاف الجوي | 5 | اختبار مانع تسرب هواء المقعد عند الطرف أ باتجاه الجسم ب | ||
| ب | الغلاف الجوي | |||||
| ج | 80PSLG (5.5 بار) | |||||
| أ | 80PSLG (5.5 بار) | 5 | اختبار مانع تسرب هواء المقعد عند الطرف C باتجاه الجسم B. | |||
| ب | 80PSLG (5.5 بار) | |||||
| ج | الغلاف الجوي | |||||
مرتكز الدوران الكرة صمامميزة
المنبع الختم ثنائي الاتجاه صمام
تصميم آمن للحريق API607 / API6FA
تجويف الصمام قبل الراحة التلقائية
حقن مانع التسرب في حالات الطوارئ الجذعية والمقعد
كتلة مزدوجة ونزيف
ملف الشركة
تأسست Zigong Weite Valve Mfg Co.، Ltd. في عام 2007 ، مع 15 عامًا من الخبرة في التصنيع.
تبلغ مساحتها 15400 متر مربع ، مع مركز للبحث والتطوير التكنولوجي. يتكون فريق البحث والتطوير لدينا من ذوي الخبرة
خبراء ومهندسون صمامات متفوقون يمكنهم وفقًا لمتطلبات العملاء لـ OEM و ODM.
الأهم من ذلك أننا نفرض بصرامة مراقبة الجودة لـ ISO9001 ، API6D ، ASME ، B16.34 ، API608 ، BS5351 ،
ISO17292 ، DIN وما إلى ذلك ، تغطي إدارة مراقبة الجودة لدينا الإجراء بأكمله. يمكن أن تستخدم صماماتنا على نطاق واسع في صناعة
البترول ، الغاز الطبيعي ، الكيماويات ، الضوء ، لب خام ، الكهرباء ، الغذاء ، المعادن ، الفحم إلى السوائل ، خط الأنابيب لمسافات طويلة
ومنشآت صناعية مختلفة.
