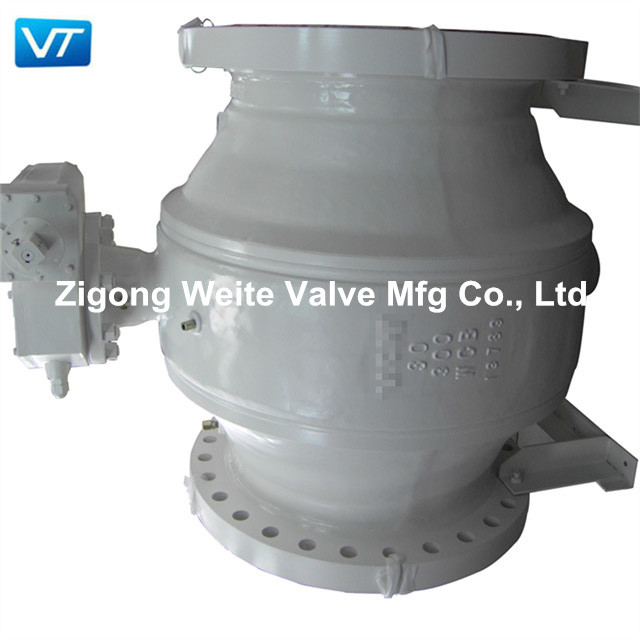

حجم كبير من الصلب المصبوب الجسم مرتكز الدوران شنت الكرة صمام الحجم 30 بوصة فئة 300
وصف المنتج
يتبنى الصمام الكروي Trunnion المثبت مجموعة مقعد الصمام العائم النابض مسبقًا ، sمناسب لـ
Class150 ~ Class2500 PN16 ~ PN160 خطوط الأنابيب المستخدمة لقطع أو توصيل الوسيط في خط الأنابيب.
شنت مرتكز الدورانيمكن تطبيق صمام الكرة على الماء ، والبخار ، والزيت ، وحمض النيتريك ، وحمض الخليك ، ووسط مؤكسد ،
اليوريا ووسائل الإعلام الأخرى.
محتوى الصمام الكروي المثبت على مرتكز الدوران
| معيار التصميم | API6D | ||
| تصنيف الضغط والحرارة | ASME B16.34 | ||
| وجها لوجه الأبعاد | ASME B16.10.009 | ||
| نوع وأبعاد شفة | ASME B16.5 | ||
| التفتيش والاختبار | API 6D ، API598 | ||
تصميمميزة
المنبع الختم ثنائي الاتجاه صمام
لديك مقعدين على كلا الجانبين.يحتوي كل مقعد على نوابض محملة وصنعها إدراج المقعد الاتصال بسطح الكرة من أجل الختم.
لذلك هذا النوع من الصمامات هو الختم ثنائي الاتجاه واتجاه التثبيت غير مقيد.
تصميم آمن للحريق API 607 / API 6FA
في حالة نشوب حريق عرضي أو تسخين غير طبيعي يخفف ويحرق مقعد الصمام غير المعدني ، يتم اختباره بشكل خاص.
يمكن لسطح الختم المعدني ذو المقعد العريض أن يمنع التسرب الداخلي تحت تأثير حمل الزنبرك.
في الحافة الوسطى ، ستشكل الأجزاء العلوية والسفلية من جذع الضبط تلامسًا لسطح المعدن ، والذي يمكن أيضًا
منع التسرب العلوي والخارجي يتوافق مع متطلبات API6FA أو API607.
حقن مانع التسرب في حالات الطوارئ الجذعية والمقعد
تحتوي حلقة المقعد وساق الصمام على صمام خاص لحقن الشحوم.في حالة حدوث تسرب ،
سيتم حقن الشحم على سطح كرة الصمام وغرفة الجذع لإنشاء مانع تسرب مؤقت.
كتلة مزدوجة ونزيف
يمكن أن ينزف ضغط التجويف المحاصر عن طريق تركيب فتحة التهوية أو سدادة التصريف عندما يكون الصمام في الداخل
موقف مفتوح بالكامل أو مغلق بالكامل.يتم اعتراض السائل عن طريق المقاعد ذات التيار المتجه لأعلى ولأسفل
جانب.لذلك يمكن استبدال حشوة الساق أو الحلقة O تحت ضغط العمل.كل مقعد يعمل
يضمن بشكل مستقل إحكامًا محكمًا ضد الكرة على جانبي المنبع والمصب.
إجراء اختبار صمام الكرة المثبت على مرتكز الدوران
| HYDROSTATIC SEAL TEST API 6D 10.3 و 10.4 | ||||||
| تسلسل | ضغط المنطقة | المدة (دقيقة) | وصف | |||
| اختبار شل | أ | 1.5xPN | 6 -10 | 5 |
1. الصمام مفتوح جزئيًا.
|
|
| ب | 1.5xPN | 12 ″ -18 ″ | 15 | |||
| ج | 1.5xPN | 20 -60 ″ | 30 | |||
| اختبار المقعد | أ | 1.1xPN | 5 | السداد الهيدروستاتيكي الخاص بالمقعد عند الطرف أ باتجاه الجسم ب | ||
| ب | الغلاف الجوي | |||||
| ج | الغلاف الجوي | |||||
| أ | الغلاف الجوي | 5 | مانع التسرب المائي للمقعد عند الطرف C باتجاه الجسم B. | |||
| ب | الغلاف الجوي | |||||
| ج | 1.1xPN | |||||
| أ | 1.1xPN | 5 | اختبار السداد المائي للمقعد لكل من A و C. | |||
| ب | الغلاف الجوي | |||||
| ج | 1.1xPN | |||||
| AIR SEAL TEST API 6D 10.4.1 | ||||||
| اختبار المقعد | أ | الغلاف الجوي | 5 | اختبار مانع تسرب هواء المقعد عند الطرف أ باتجاه الجسم ب | ||
| ب | الغلاف الجوي | |||||
| ج | 80PSLG (5.5 بار) | |||||
| أ | 80PSLG (5.5 بار) | 5 | اختبار مانع تسرب هواء المقعد عند الطرف C باتجاه الجسم B. | |||
| ب | 80PSLG (5.5 بار) | |||||
| ج | الغلاف الجوي | |||||
