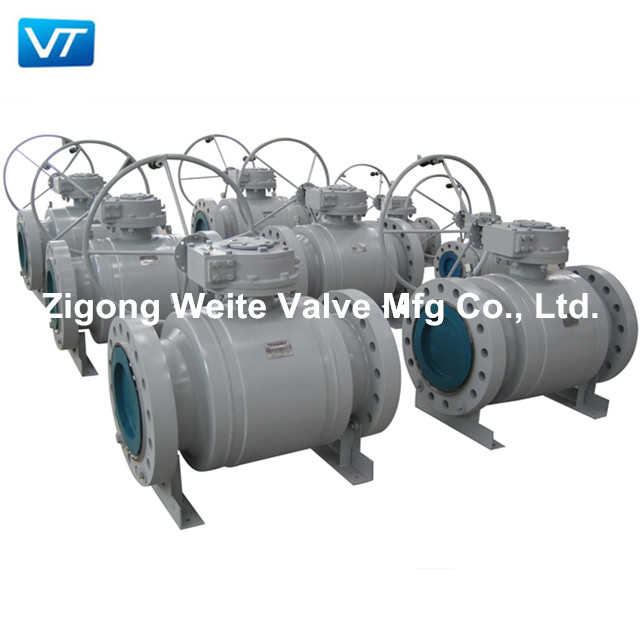

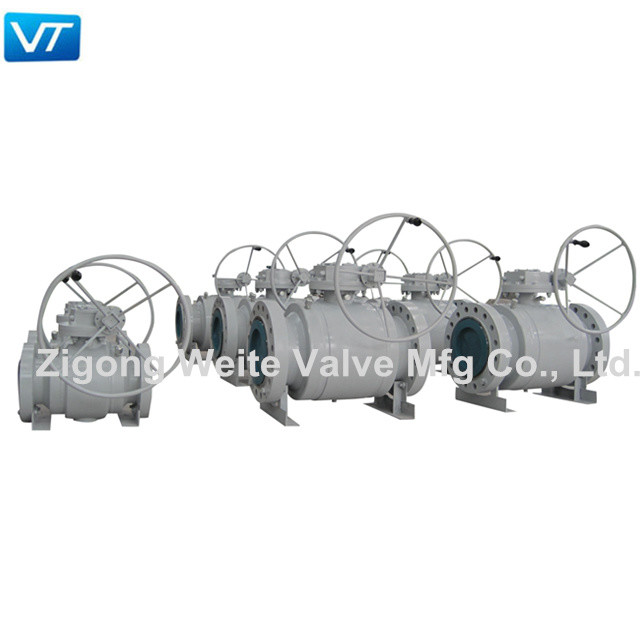

API Gear Box تعمل صمام الكرة للمياه والهواء والغاز والنفط والسائل
مواصفات التصميم والتصنيع
| خصائص التصميم | API 6D ، ASME16.34 ، BS5351 ، ISO17292 ، DIN |
| وجها لوجه | ANSI B16.510 ، API 6D |
| البعد شفة | ANSI B16.5، GB، JB، HG، SH |
| بعقب اللحام | ANSI B16.25 ، ASME B 31.8 ، ASME B31.4 |
| اتصال المحرك | ISO 5211 |
| مادة |
سلسلة الكربون الصلب ، سلسلة الكبريت ، سلسلة الفولاذ المقاوم للصدأ ، سلسلة LCB ، سلسلة LCC |
| التفتيش والاختبار | API 6D ، API 598 |
| طوقا | ASME B 16.20 ، GB ، HG |
| بولت آند نوت | A193-B7 ، A194-2H / A193-B7M ، A194-8M |
اختيار المواد
|
القطع
|
سلسلة CS
|
سلسلة الكبريت
|
سلسلة SS
|
سلسلة LCB ، LCC LCB ، LCC |
|
| WCB | WCB | CF8 ، CF3 | CF8M ، CF3M | LCB ، LCC | |
|
جسم
|
A216-WCB | A216-WCB | A351-CF8 ، CF3 | A351-CF8M ، CF3M | A352-LCB ، LCC |
|
كرة
|
A105 + HCR / ENP | F316 |
A182-F304 F304L + HCR |
A182-F316 F316L |
A182-F304 + HCR |
|
ينبع
|
A182-F6A | F316 |
A182-F304 F304 |
A182-F304
|
|
|
إدراج المقعد
|
PTFE (قياسي) / PPL (درجة حرارة عالية) / نظرة خاطفة / EPDM / VITON / DEVLON | ||||
|
التعبئة
|
PTFE / PPL / الجرافيت | ||||
|
طوقا
|
PTFE / PPL / الجرافيت | ||||
|
تحمل
|
PTFE / PPL | ||||
|
بولت
|
A193-B7 | A193-B7M | A182-F304 F304L + HCR | A193-B8 / 8 م | A320-L7 |
|
بندق
|
A194-2H | A194-2HM |
A182-F304 F304L |
A194-8 / 8 م | A194-7M |
ميزة
تفجير البناء والدليل على الجذعية
يتم تثبيت الطرف السفلي من الجذع من داخل جسم الصمام.هذا البناء
يؤمن ساق مانعة للانفجار وختم من المعدن إلى المعدن في حالة نشوب حريق.
تصميم مضاد للكهرباء الساكنة
أثناء التشغيل ، يمكن للجهاز الخاص المضاد للكهرباء الساكنة تفريغ الكهرباء الساكنة المتراكمة
على الكرة أثناء فتح وغلق الصمام.
شفة وسطى بدون تصميم تسرب
يتم إغلاق وصلة الجسم والغطاء بواسطة جوانات.لمنع التسرب من النار وارتفاع درجة الحرارة
أو الاهتزازات ، وختم المعدن إلى المعدن بين الجسم والغطاء له تأثير جيد.
جهاز القفل
تم تجهيز الصمام بفتحات قفل للرافعة في وضع الفتح الكامل والمغلق بالكامل
منع عرضي أثناء الفتح والإغلاق.
تصميم آمن للحريق: API607 / API6FA
تم تصميم كل جزء تسريب محتمل بين الكرة والجسم والشفة الوسطى والجذع والجسم من أجل
تلامس المعدن مع المعدن الذي يتوافق مع متطلبات مقاومة الحريق لـ API 6FA و API 607.
في حالة ظروف مقاومة الحريق الشديدة ، فإن مواد التعبئة والحشية مصنوعة من الجرافيت المرن
يمكن أن تضمن عدم وجود تسرب.
وجع مع إشارة فتح / إغلاق الصمام
عندما يكون المقبض (الرافعة) على نفس الخط الأفقي مع الأنبوب ، فهذا يشير إلى وجود الصمام
يفتح.عندما يكون المقبض (الرافعة) على الخط العمودي مع الأنبوب ، فهذا يشير إلى أن الصمام مغلق.
تصميم متطور وحصري للمقعد
مع سنوات عديدة منتعمل بالعتادتجربة تصنيع الصمام الكروي والتكنولوجيا المتقدمة من الخارج ،
تم تطوير سطح الختم المخروطي ، مما يجعل الختم أكثر موثوقية.تصاميمنا متوفرة
مع أنواع مختلفة من مواد المقاعد يمكن أن توفر احتكاكًا منخفضًا وعزم دوران تشغيلي منخفض.
ملف الشركة
تأسست Zigong Weite Valve Mfg Co. ، Ltd. في عام 2007 ، والتيهي شركة مصنعة
متخصصون في إنتاج الصمامات ، بيع الصمامات الكروية المختلفة (أنواع العائمة ، الثابتة ، المركبة العلوية ، جميع الملحومة ، الختم المعدني HPHT ،
نوع V ، متعدد الاتجاهات وما إلى ذلك) مصنوع من الفولاذ الكربوني ، الصلب ذو درجة الحرارة المنخفضة ، الفولاذ المقاوم للصدأ ، السبائك.يمكننا توفير النطاق DN 1/2 "-40" (DN15-1000mm) ،
PN Class 150 - Class2500 (1MPa - 42MPa) درجة حرارة العمل -196 ° C ~ 680 ° C.
التعليمات:
س: لماذا تختار Weite Valve؟
a: 1. نحن مصنع ، يمكننا توفير منتجات فعالة من حيث التكلفة.
2. لدينا 15 عاما من الخبرة في صناعة الصمامات ، كل من فريق المبيعات والمهندسين التقنيين لدينا
يمكن أن توفر لك حلًا احترافيًا.
