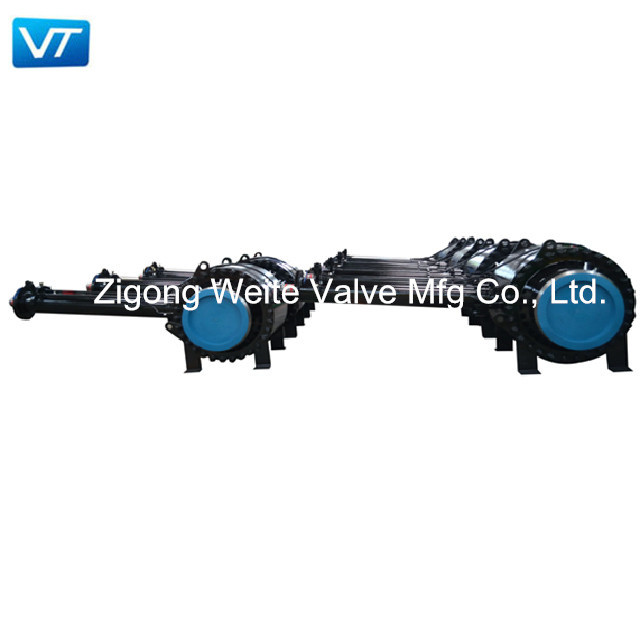

تمديد الجذعية تحت الأرض صمام خط أنابيب تطبيق صمام الكرة الملحوم بالكامل
وصف المنتج
نظرًا لوجود صمام الكرة الملحوم بالكامل ، يتكون مقعد الصمام من حلقة ختم من التفلون المتفحمة و
زنبرك قرصي ، لديه قدرة قوية على التكيف مع التغيرات في الضغط ودرجة الحرارة ، ولن ينتج
أي تسرب ضمن نطاق الضغط ودرجة الحرارة المحدد.
| معيار التصميم: | API6D ، ASME B16.34 ، BS5351 ، ISO17292 | ||
| ينتهي الاتصال: | لحام بعقب ، ذو حواف ، مفصل حلقي ، لحام بعقب بشفة | ||
| المحرك: | مشغل كهربائي ، مشغل pnenmatic ، مشغل هيدروليكي بنوماتيكي ، إلخ. | ||
| القطر الاسمي: | 2 "- 48" (DN 15-DN 1200) | ||
| ضغط : | فئة 150 - فئة 2500 (ميجا باسكال 1.6 - ميجا باسكال 42.0) | ||
| مواد: | الكربون الصلب والفولاذ المقاوم للصدأ والفولاذ 20 # وسبائك النيكل وسبائك الكوبالت | ||
| طلب | البترول والغاز الطبيعي والكيماويات ومحطات الطاقة والمعادن وصناعة الورق | ||
ميزات التصميم العامة
| هيكل ملحوم بالكامل | تركيبات حقن مانع التسرب لجذع الطوارئ وختم المقعد |
| مقاعد زنبركية نشطة | وسادة تثبيت ISO5211 للمشغل أو مشغل التروس |
| مقاعد معدنية أو ناعمة | ختم ساق قابل للإزالة تحت ضغط الخط الكامل في وضع مفتوح أو مغلق بالكامل |
| كتلة مزدوجة ونزيف | جهاز مضاد للكهرباء الساكنة لتأريض الكرة والجذع والجسم |
| التجويف الكامل أو المنخفض | محامل ذاتية التشحيم وفقًا لـ API6D و API6FA و BS6755 و NACE01-75 (أحدث إصدار) |
| نهايات ذات حواف أو ملحومة | يقلل تصميم مرتكز الدوران المدعوم من عزم الدوران التشغيلي |
| تصميم جذع مرتكز الدوران مقاوم للانفجار | تم تجهيز الصمامات 8 وما فوقها بعروات رفع |
| مقاومة التآكل منخفضة تحمل الاحتكاك | مجموعتان من الحلقة O بالإضافة إلى التعبئة الجذعية المقاومة للحريق تمنع التسرب |
ميزات التصميم
تصميم جذعي مضاد للانفجار
يتم تحقيق سلامة الختم الجذعي من خلال الحلقات الثلاث (أو حلقتان على شكل حرف o وحشية من الجرافيت) ، والتي
يمكن استبدالها بأخرى جديدة تحت ضغط على الخط.
نظام حقن مانع التسرب للطوارئ
يوجد نظام حقن مانع التسرب على غطاء المحرك الذي يمكن استخدامه في حالات الطوارئ ،
يحدث تلف الحلقة o وتسرب الساق.
ختم مقعد الطوارئ
يمكن حقن مواد منع التسرب الخاصة من خلال التركيبات الموجودة على حواف المحول لاستعادة السداد
السلامة في حالة تلفها.يوفر صمام فحص داخلي ثانٍ دعمًا للتركيب.
محامل ثقيلة
الكرة مدعومة بمحامل فولاذية شديدة التحمل مطلية بالتفلون.اقتحام العبء على الكرة
مدعومة بواسطة مرتكزات كبيرة مثبتة داخل كتل مرتكز الدوران الملتقطة للحصول على تشغيل منخفض
عزم الدوران ومقعد دائم.
وصلات مزدوجة قذيفة مختومة
حلقات دائرية مزدوجة أو حشية دائرية وحشية مقاومة للحريق على وصلات الجسم / المحول تضمن إحكامًا موثوقًا به.
هذا يجعل P3 مناسبًا للخدمة فوق أو تحت الأرض.
جهاز مضاد للكهرباء الساكنة
تسمح النوابض بين مرتكز الدوران والكرة أو الجذع ولوحة الغدة بتبديل التيار
التأثير في جميع مكونات الصمام.

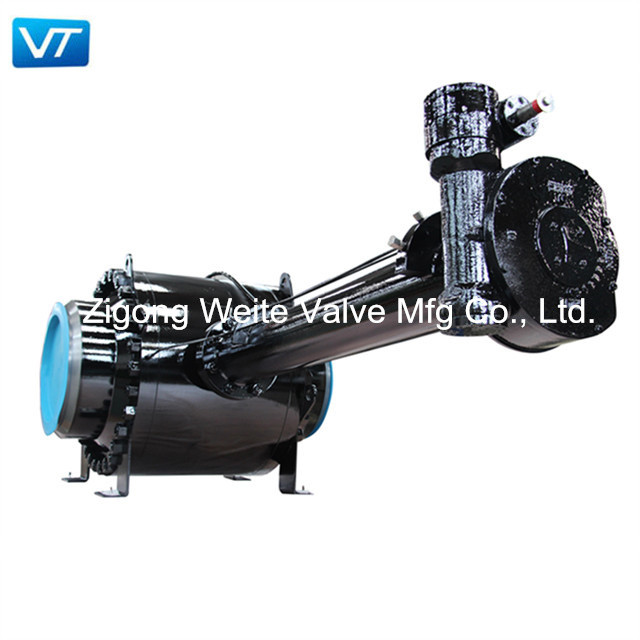

تمديد الجذعية
عندما يتم تثبيت صمام الكرة الملحومة بالكامل تحت الأرض أو دفنه ، يمكن إطالة ساق الصمام.
يتم أيضًا تمديد صمام تخفيف الضغط وصمام التفريغ وصمام حقن الشحوم إلى المواضع المناسبة.
